Chambres de tirage béton préfabriquées pour réseaux secs
On appelle réseaux secs tout ce qui passe sous voirie sans transporter d'eau : électricité haute et basse tension, télécommunications, fibre optique, éclairage public, signalisation. Partout où ces câbles doivent être raccordés, dérivés ou simplement tirés, il faut un volume accessible et étanche : la chambre de tirage, appelée chambre télécom lorsqu'elle reçoit de la fibre ou du cuivre.
BEMACO fabrique ces chambres en béton armé préfabriqué, dans son usine de Warcq, dans les Ardennes, et les livre partout en France. Chaque ouvrage est dessiné pour son implantation, puis livré en éléments manutentionnables qui s'assemblent sur le fond de fouille. La fouille reste ouverte le temps de la pose, pas le temps d'un coulage en place.
Selon le rôle qu'on lui donne, on parlera de chambre de tirage quand elle ne sert qu'à passer les câbles, de chambre de raccordement quand on y fait des jonctions, ou de chambre technique quand elle abrite des équipements. Dans tous les cas, l'ouvrage reçoit des fourreaux en attente, des chemins de câblage et une trappe d'accès dimensionnée pour les charges de surface.
Ce qu'il faut retenir
- Chambres en béton armé préfabriqué pour l'ensemble des réseaux secs : HTA, courants faibles, informatique, télécoms, fibre.
- Aucune dimension standard : emprise, hauteur, fourreaux et trappe sont dessinés au cas par cas par notre bureau d'études.
- Livraison en éléments manutentionnables, assemblés sur site avec joint butyl sur emboîtements scellés en usine.
- Dalle dimensionnée pour les charges de surface, passage de poids lourds compris.
- Fabrication à Warcq (Ardennes), livraison sur toute la France.

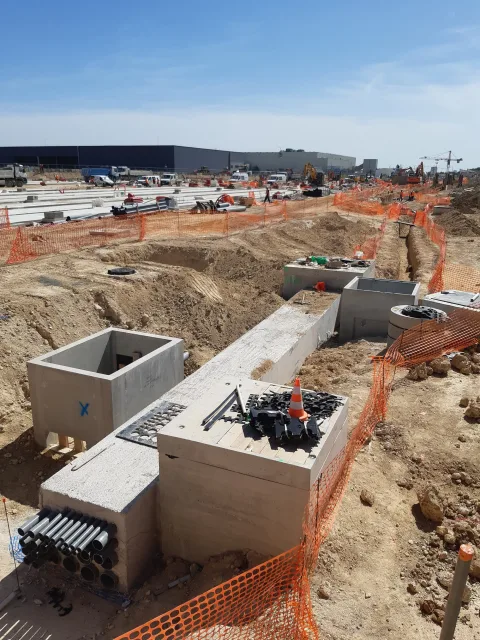

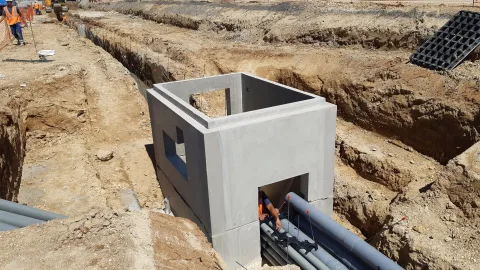

Nos chambres en chantier
Trois ouvrages sortis de notre usine de Warcq, photographiés sur site pendant la pose.
Chambres de tirage télécom, HTA, CFA et IT
Trois formats étudiés récemment par notre bureau d'études, présentés avec leur maquette 3D. Ce ne sont pas des produits catalogue : ils montrent ce que nous savons faire, et servent de base à votre propre plan.

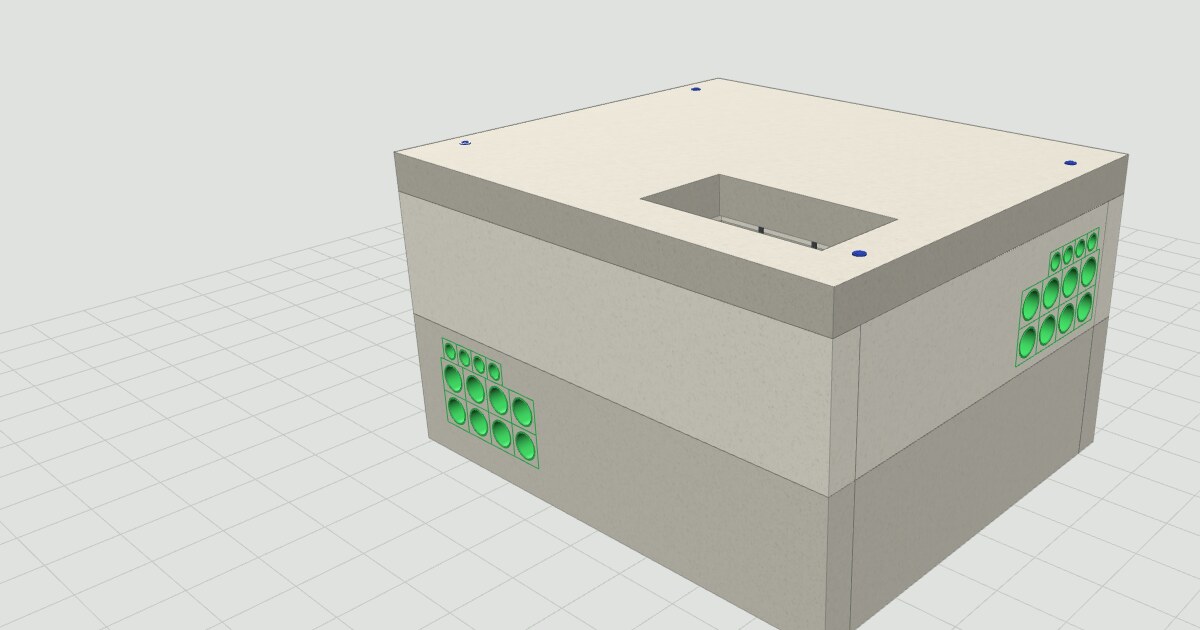

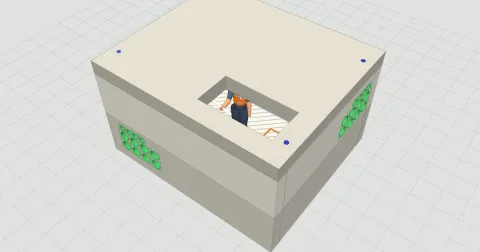

Chambre HTA
Réseau haute tension A, jonctions et dérivations. Exemple étudié : 4,10 x 3,50 m hors tout, 2,39 m de hauteur, 32,91 t en trois éléments.
Voir la fiche et la maquette 3D →

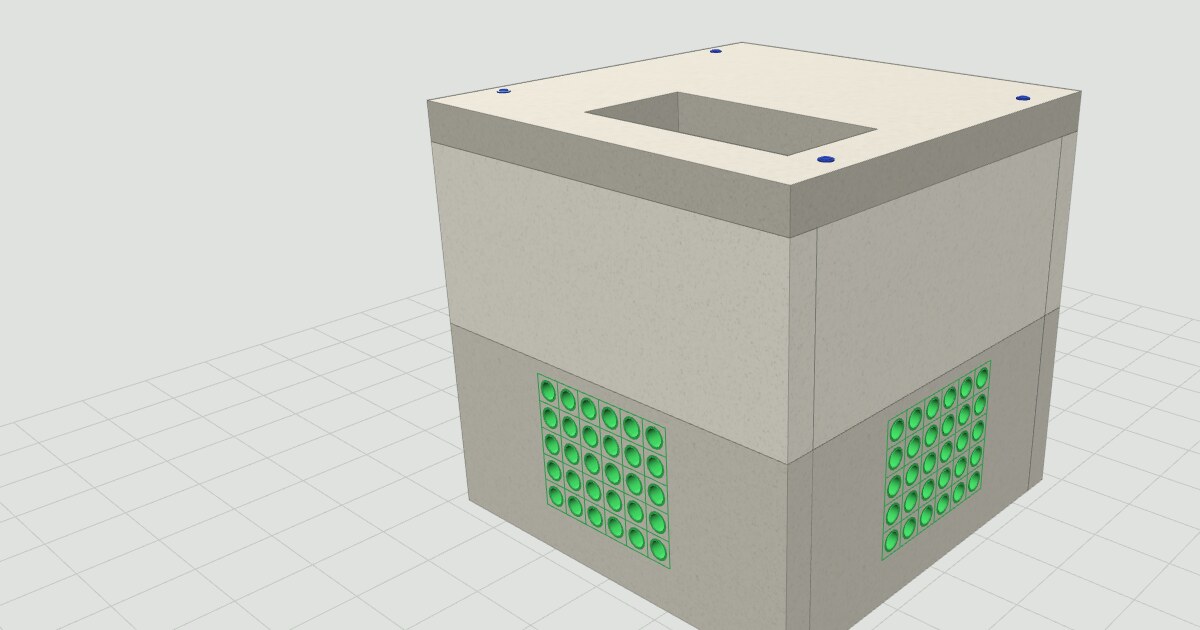

Chambre CFA
Courants faibles, télécoms et fibre. Exemple étudié : 2,80 x 2,80 m hors tout, 2,73 m de hauteur, 19,35 t en trois éléments, chemins de câblage sur trois niveaux.
Voir la fiche et la maquette 3D →
Chambre IT
Réseaux informatiques et data centers. Exemple étudié : 2,80 x 2,80 m hors tout, 1,81 m de hauteur, 14,76 t en deux éléments, 48 réservations de fourreaux.
Voir la fiche et la maquette 3D →
Ce qui distingue une chambre HTA, une chambre CFA et une chambre IT
Ce n'est pas une affaire de dimensions : toutes nos chambres sont dessinées sur mesure, et une chambre HTA peut très bien être plus petite qu'une chambre CFA. Ce qui change d'un type à l'autre, c'est le réseau desservi et ce qu'il impose à l'ouvrage.
| Chambre HTA | Chambre CFA | Chambre IT | |
|---|---|---|---|
| Réseau desservi | Haute tension A, moyenne tension | Courants faibles, télécoms, fibre | Liaisons informatiques, data centers |
| Ce qui dimensionne l'ouvrage | La section des câbles et leurs rayons de courbure, la place nécessaire pour travailler sur une jonction | Le nombre de liaisons à faire passer et à repérer, donc le nombre de niveaux de cheminement | Le nombre de fourreaux à reprendre et la place disponible en surface |
| Intervention | On descend travailler dans l'ouvrage | On descend travailler dans l'ouvrage, debout | Le plus souvent depuis la trappe : ouvrage de passage |
| Ce qui en découle en général | L'emprise au sol la plus large | La hauteur libre la plus grande | L'ouvrage le plus compact et le plus léger |
| Équipements intérieurs | Chemins de câblage, échelons, puisard selon le cas | Chemins de câblage sur plusieurs niveaux, échelons | Rails et consoles, échelons |
| Dimensions | Sur mesure dans les trois cas : emprise, hauteur, fourreaux et trappe sont définis avec vous | ||
Les chiffres donnés sur les trois fiches sont ceux d'ouvrages réellement étudiés par notre bureau d'études. Ils servent de repère, pas de référence de catalogue : la chambre suivante sera redessinée pour son site.
Le même principe constructif
Quel que soit le réseau desservi, la chambre se compose de la même façon.

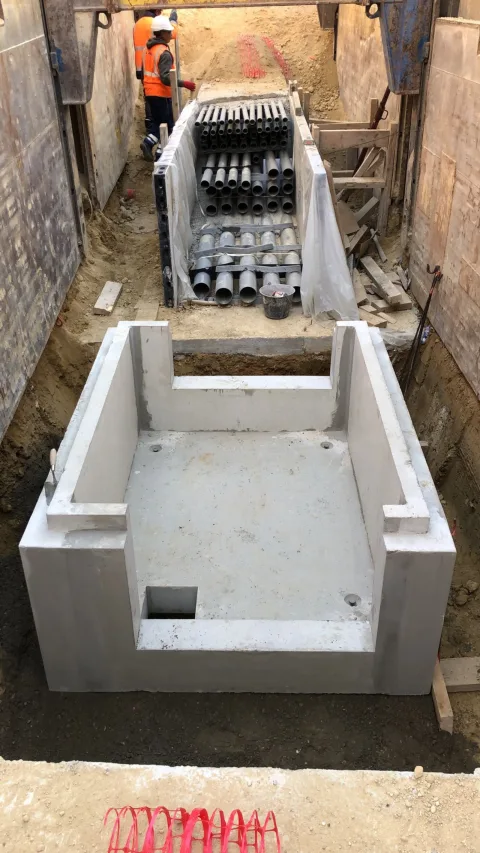

Un élément de fond
Radier coulé entre quatre parois et quatre poteaux d'angle. Il reçoit les réservations basses des fourreaux.
Une réhausse, ou pas
Une couronne de parois et de poteaux qui donne la hauteur utile, ajustée à la profondeur des réseaux. Sur une chambre basse comme la chambre IT, elle disparaît : le fond monte jusqu'à la dalle.
Une dalle de couverture
Percée pour la trappe d'accès et dimensionnée pour les charges de surface, passage de poids lourds compris.
Les emboîtements entre éléments sont scellés en usine et l'étanchéité est assurée par un joint butyl à chaque interface. Les inserts de chemins de câblage, les échelons d'accès et les ancres de levage sont posés au coffrage, donc positionnés au centimètre près et jamais percés après coup.
Les autres usages de la même gamme
Chambre télécom et chambre de tirage
Tirage et raccordement de fibre optique. Mêmes éléments préfabriqués, dans des formats plus compacts quand la chambre ne sert qu'au passage des câbles.
Chambre de raccordement multi-réseaux
Plusieurs réseaux dans le même ouvrage, avec séparation physique entre courants forts et courants faibles, et cheminements dédiés.
Poste de transformation enterré
Volumes plus importants, ventilation et accès matériel à prévoir dès le plan de coffrage. Étudié au cas par cas avec vous.
Pourquoi préfabriquer la chambre
Couler une chambre en place, c'est un coffrage, une attente de prise, un décoffrage, et une fouille qui reste ouverte pendant tout ce temps. En préfabriqué, l'ouvrage arrive fini : parois de parement propres, réservations en place, inserts scellés. La pose se compte en heures.
C'est aussi un ouvrage fabriqué en usine, dans des conditions maîtrisées, avec le même béton et les mêmes contrôles que nos ouvrages béton sur mesure.
Du plan à la livraison
Notre bureau d'études établit le plan de coffrage à partir de vos contraintes : emprise disponible, profondeur des fourreaux, charges de surface, matériel à descendre. Le plan est soumis à validation avant lancement en fabrication.
Ensuite, notre service logistique cale la livraison sur l'avancement du chantier, élément par élément.
Questions fréquentes
Qu'est-ce qu'un réseau sec ?
Un réseau enterré qui ne transporte pas d'eau : électricité haute et basse tension, télécommunications, fibre optique, éclairage public, signalisation. On l'oppose aux réseaux humides, qui regroupent l'eau potable, les eaux usées et les eaux pluviales.
Quelle différence entre une chambre et un regard ?
Le regard appartient au monde des réseaux humides : il donne accès à une canalisation d'assainissement et gère un écoulement. La chambre appartient aux réseaux secs : elle abrite des câbles, des fourreaux et leurs raccordements, et doit offrir du volume et des points de fixation, pas une cunette. Pour l'assainissement, voir nos éléments de regards.
Quelles dimensions pour une chambre de réseaux secs ?
Il n'y a pas de dimensions standard : chaque chambre est dessinée pour son site. L'emprise, la hauteur, le nombre et l'altitude des fourreaux, la position de la trappe et les équipements intérieurs sont définis avec vous, puis portés sur un plan de coffrage soumis à validation avant fabrication.
Une chambre peut-elle être posée sous chaussée ?
Oui. La dalle est dimensionnée pour les charges de surface prévues, passage de poids lourds compris, et la trappe est choisie dans la classe de résistance correspondant à l'implantation, sous chaussée ou hors circulation.
Comment est assurée l'étanchéité entre les éléments ?
Les emboîtements sont scellés en usine et chaque interface reçoit un joint butyl à la pose. Les réservations de fourreaux sont coffrées aux cotes du plan, jamais percées après coup.
Comment se passe une commande sur mesure ?
Vous transmettez vos contraintes d'implantation et vos cotes de réseaux. Notre bureau d'études établit un plan de coffrage, soumis à votre validation. La fabrication est lancée ensuite à Warcq et la livraison est calée sur l'avancement du chantier, élément par élément.
Un projet de chambre pour réseaux secs ?
Envoyez-nous vos contraintes d'implantation et vos cotes de réseaux, nous vous proposons un plan de coffrage.
